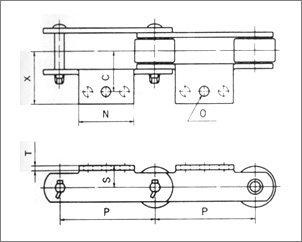

A-1 어태치먼트

S.M로울러 형	R.F로울러 형	표준 어태치먼트 A-1/K-1

표준 어태치먼트 A-2/K-2	표준 어태치먼트 A-2/A-3 (용접)	표준 어태치먼트 SA-2

표준 어태치먼트 G-2/G-4

체인번호		P	S	C	X	N	T	O		사용 볼트	1개당 부가 중량(kg)
체인 사이즈	로울러 형식	P	S	C	X	N	T	O		사용 볼트	1개당 부가 중량(kg)
RF 03075 RF 03100	R.F.S R.F.S	75 100	20	30	46	55 65	3.2<3.0>	10		M8	0.05 0.06
RF 430	R.S	101.6	22	40	54	70	4.8<5.0>	12		M10	0.11
RF 05075 RF 05100 RF 05150	S R.F.S R.F.S	75 100 150	22	35	47	55 65	4.5<5.0>	10		M8	0.03 0.08 0.10
RF 204	S	66.27	24	45	59	35	6.3<6.0>	12		M10	0.08
RF 450	R.F.S.M	101.6	28	50	64	70	6.3<6.0>	12		M10	0.18
RF 08150	R.F.S.M	150	28	50	64	90	6.3<6.0>	12		M10	0.22
RF 650	R.F.S.M	152.4	32	50	64	90	6.3<6.0>	12		M10	0.22
RF 10100 RF 10150	R.F.S.M R.F.S.M	100 150	28	50	65	70 90	6.3<6.0>	12		M10	0.16 0.20
RF 214	R.S.M	101.6	35	55	73	80	7.9	15		M12	0.28
RF 6205	R.F.S.M	152.4	38	40	79	100	7.9	15		M12	0.37
RF 12200 RF 12250	R.F.S.M R.F.S.M	200 250	38	60	79	120 165	7.9	15		M12	0.45 0.62
RF 212	R.F.S.M	152.4	45	65	83	100	9.5<9.0>	15		M12	0.49
RF 17200 RF 17250	R.F.S.M R.F.S.M	200 250	45	75	98	120 165	9.5<9.0>	15		M12	0.66 0.79

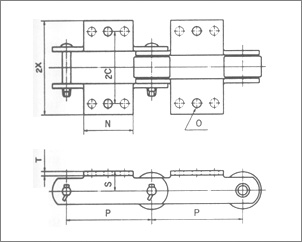

K-1 어태치먼트

체인번호		P	S	2C	2X	N	T	O		사용 볼트	1개당 부가 중량(kg)
체인 사이즈	로울러 형식	P	S	2C	2X	N	T	O		사용 볼트	1개당 부가 중량(kg)
RF 03075 RF 03100	R.F.S R.F.S	75 100	20	60	92	55 65	3.2<3.0>	10		M8	0.10 0.12
RF 430	R.S	101.6	22	80	108	70	4.8<5.0>	12		M10	0.22
RF 05075 RF 05100 RF 05150	S R.F.S R.F.S	75 100 150	22	70	94	55 65 85	4.5<5.0>	10		M8	0.06 0.16 0.20
RF 204	S	66.27	24	90	118	35	6.3<6.0>	12		M10	0.16
RF 450	R.F.S.M	101.6	28	100	128	70	6.3<6.0>	12		M10	0.?6
RF 08150	R.F.S.M	150	28	100	128	90	6.3<6.0>	12		M10	0.44
RF 650	R.F.S.M	152.4	32	100	128	90	6.3<6.0>	12		M10	0.44
RF 10100 RF 10150	R.S.M R.F.S.M	100 150	28	100	130	70 90	6.3<6.0>	12		M10	0.32 0.40
RF 214	R.S.M	101.6	35	110	146	80	7.9	15		M12	0.56
RF 6205	R.F.S.M	152.4	38	120	158	100	7.9	15		M12	0.74
RF 12200 RF 12250	R.F.S.M R.F.S.M	200 250	38	120	158	120 165	7.9	15		M12	0.?0 1.24
RF 212	R.F.S.M	152.4	45	130	166	100	9.5<9.0>	15		M12	0.98
RF 17200 RF 17250	R.F.S.M R.F.S.M	200 250	45	150	196	120 165	9.5<9.0>	15		M12	1.32 1.58

※	1.링크플레이트 두께의 <>내는 스테인레스 사용시 치수입니다. 2.날개에 3개의 구멍이 있는 어태치먼트로 작업되는 경우도 있으나, 이 경우 중앙의 구멍(1개소)을 사용해 주십시오. 3.「X」「2X」치수는 개략치임. 어태치먼트 득면을 가이드(GUIDE)로 사용하는 경우는 문의해 주십시오.
